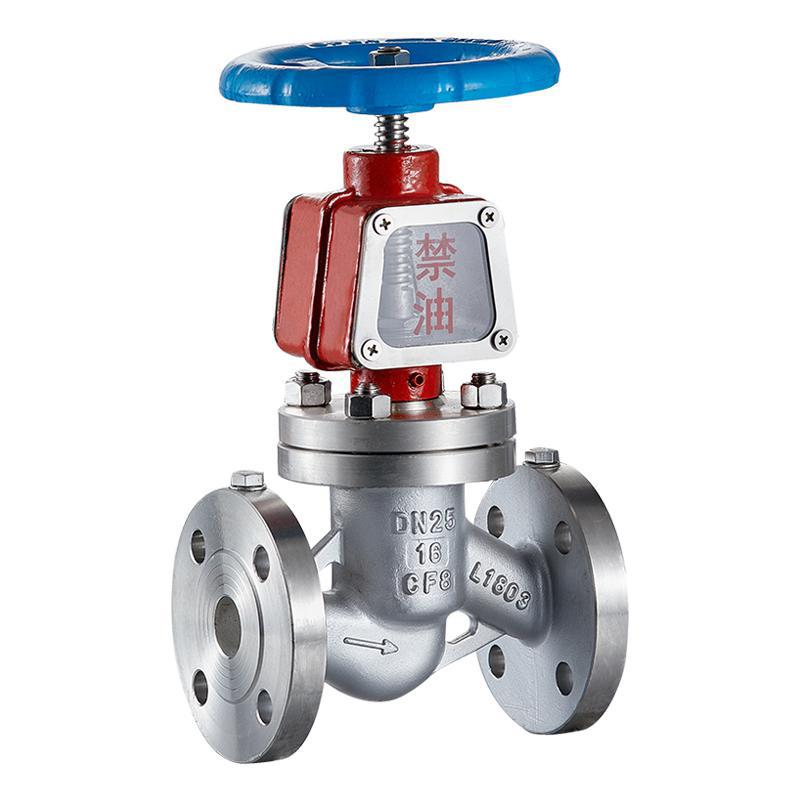

JY41氧氣專用截止閥是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性，以安全可靠和性能優越為設計原則，并參照中華人民共和國冶金工業部制定的《氧氣安全規程》的規定而設計、制造的確保氧氣管網安全運行的專用閥門。
結構特點
1、氧氣截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有最佳的防爆阻燃性能，消除了氧氣管路上的不安全因素。
2、密封面采用不銹鋼本體加工而成或堆焊硬質合金，不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
3、對于PN≤4.0MPa、DN＜200的閥門采用單閥瓣結構，介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥250的閥門采用雙閥瓣結構，介質由閥瓣上方流入下方（即高進低出），一方面滿足內旁通閥結構上的需要，另一方面由于介質壓力的作用使閥門的關閉力大大減小。同時對于公稱壓力PN≥6.3MPa，DN250～500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了操作力矩。
4、支架部分采用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。并有明顯的禁油標記。
5、閥桿上部帶有防塵裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料和墊片材質為聚四氟乙烯，可確保使用時密封安全可靠。
6、該閥設有導靜電安全裝置，可避免因靜電產生火花。在閥體法蘭上設有接地螺釘，通過導線將閥門靜電直接導出去，確保閥門的使用安全性。
標準與規范
公稱壓力:10-40
性能參數
公稱通徑（DN） | 15－400 | |||
公稱壓力（MPa） | 1.6 | 2.5 | 4 | |
試驗壓力 | 強度 | 2.4 | 3.75 | 6 |
（MPa） | 密封 | 1.76 | 2.75 | 4.4 |
適用溫度 | ≤200℃ | |||
適用介質 | 氧氣 | |||
閥體 | 硅黃銅、不銹鋼 | |||
閥桿 | 不銹鋼 | |||
閥芯 | 銅、不銹鋼 | |||
填料 | 聚四氟乙烯 | |||
主要外形和連接尺寸
通徑 | 主要外形尺寸和連接尺寸 | |||||||
L | D | D1 | D2 | b | Z-d | H | D0 | |
JY41W-16P | ||||||||
15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
50 | 230 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
65 | 290 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
80 | 310 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
100 | 350 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
125 | 400 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
200 | 600 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
250 | 650 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
300 | 750 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
350 | 850 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
400 | 980 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
JY41W-25P | ||||||||
15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
65 | 290 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
100 | 350 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
125 | 400 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
150 | 480 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
200 | 600 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
250 | 650 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
300 | 750 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
350 | 850 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
400 | 980 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
