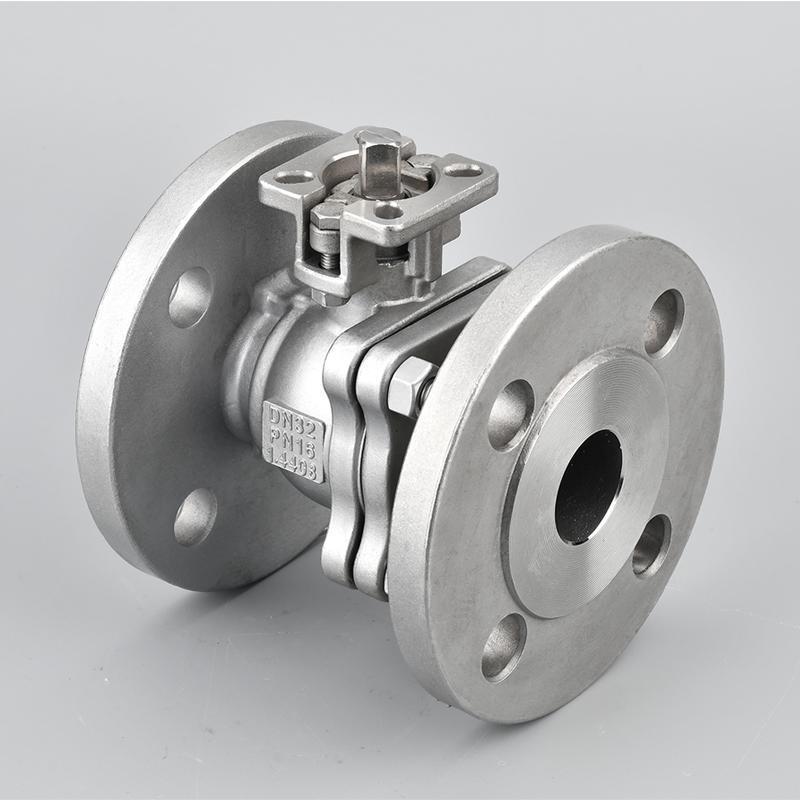

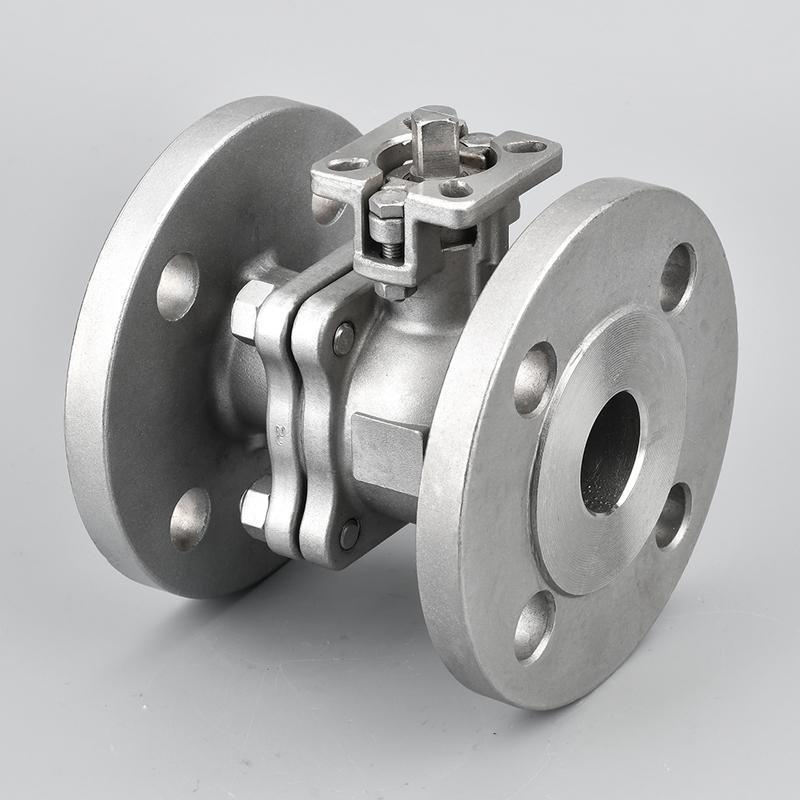

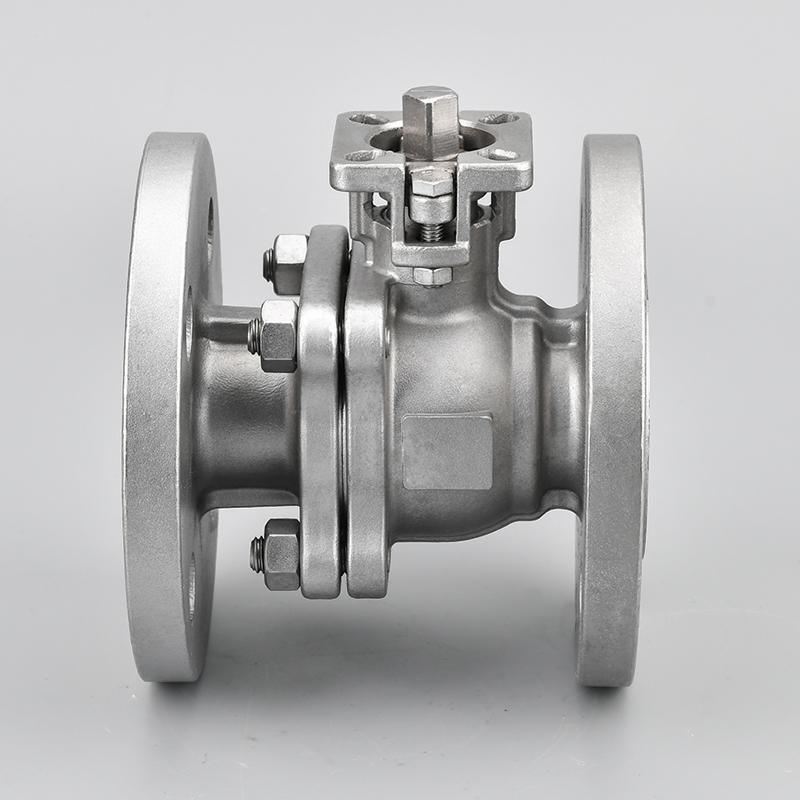

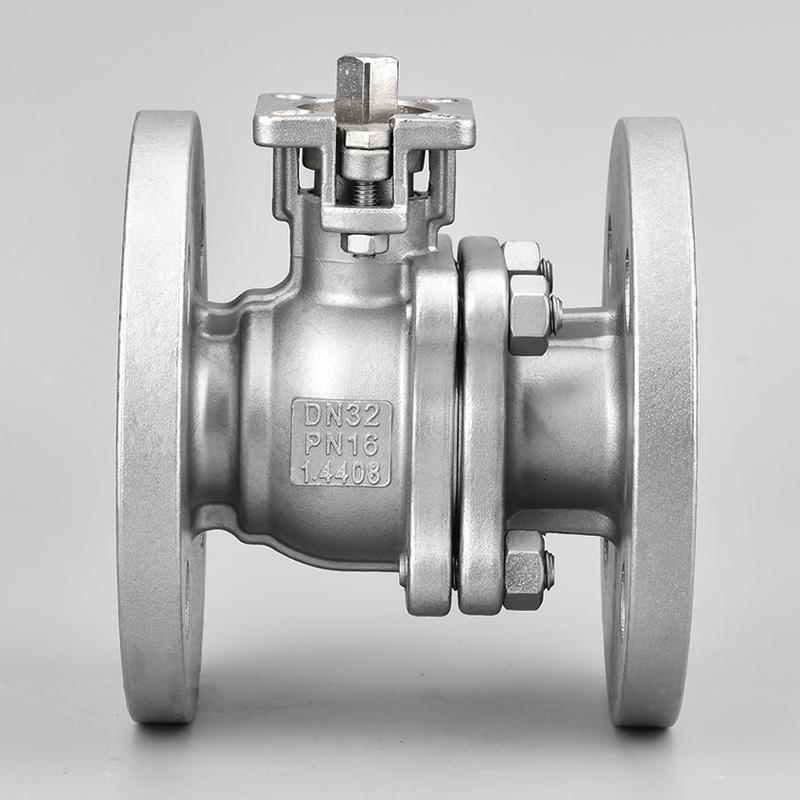

德標高平臺法蘭球閥

德標高平臺法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等。德標高平臺法蘭球閥是組合式的。本類閥應安裝在管道的水平方向。

德標高平臺法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。德標高平臺球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，德標高平臺法蘭球閥而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等。球閥閥體是組合式的。本類閥應安裝在管道的水平方向。

產品設計標準：

設計和制造標準按照: DIN3357 EN 12516-1；

連接端尺寸按照：DIN EN 1092-1；

檢驗和測試按照: DIN3230 EN12266；

防火設計按照：API607 ISO 10497；

平臺標準：ISO5211

外形尺寸表：

Size	PN	d	L	R	C	D	H	H1	E	F	T	□P	Фd1	Фd2	ФC1	ФC2	N	?X	ISO5211
1/2"	10-40	15	115	45	65	95	49	76	110	2	14	9	42	36	6	6	4	14	F03-F04
3/4"	10-40	20	120	58	75	105	54	81	110	2	16	9	42	36	6	6	4	14	F03-F04
1"	10-40	25	125	68	85	115	60	90	130	2	16	11	50	42	7	6	4	14	F04-F05
1-1/4"	10-40	32	130	78	100	140	71	102	160	2	16	11	50	42	7	6	4	18	F04-F05
1-1/2"	10-40	38	140	88	110	150	78	115	185	3	16	14	70	50	9	7	4	18	F05-F07
2"	10-40	50	150	102	125	165	85	122	185	3	18	14	70	50	9	7	4	18	F05-F07
2-1/2"	10-16	65	170	122	145	185	100	168	305	3	18	17	102	70	11	9	4	18	F07-F10
3"	10-16	78	180	138	160	200	110	178	305	3	20	17	102	70	11	9	8	18	F07-F10
4"	10-16	100	190	158	180	220	130	198	305	3	20	22	102	70	11	9	8	18	F07-F10
5"	10-16	125	325	188	210	250	165	234	500	3	22	27	125	102	14	12	8	18	F12-F14
